目标

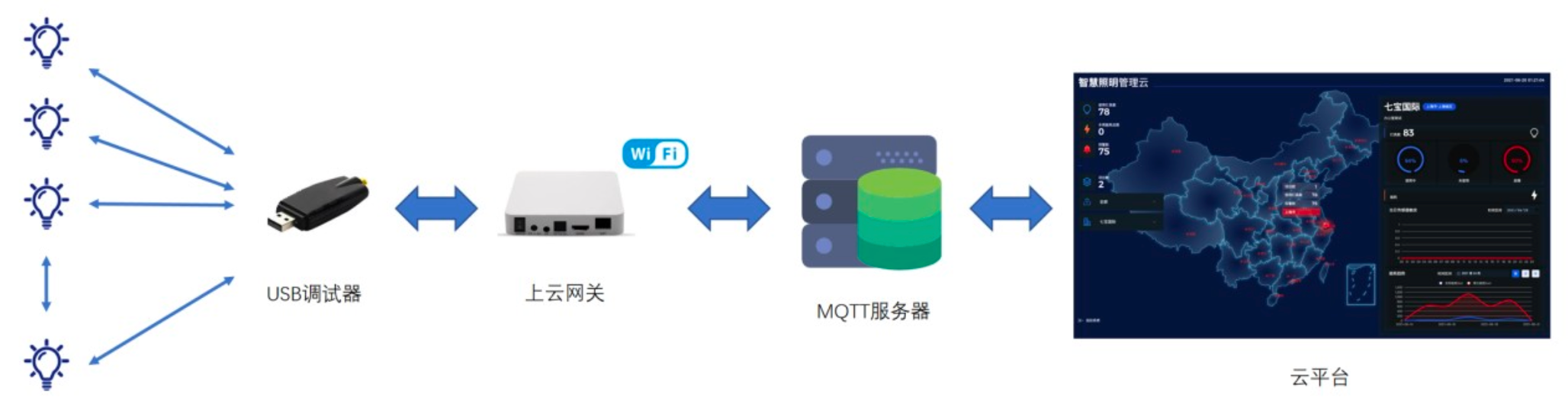

GS200是一个软硬件一体的照明系统，设备和主题是固定的，现在我们的目的是要把这个系统接入进来

接入进来之后，就能实现如下图所示的上报和控制功能。

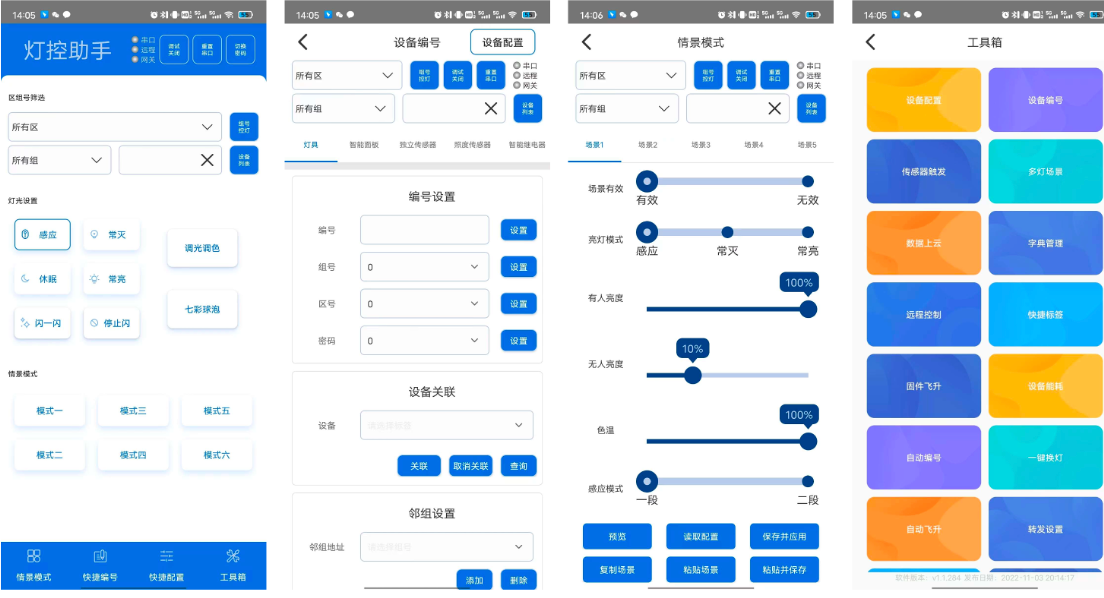

经过小部分的界面开发工作，可以完全实现如下控制界面所示功能。

要实现这个目的，我们就需要使用ThingsPanel自定义主题结合脚本功能来实现。

分析

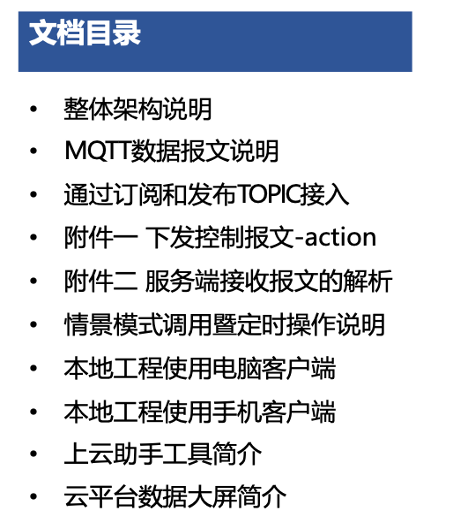

这个文档长达66页面。

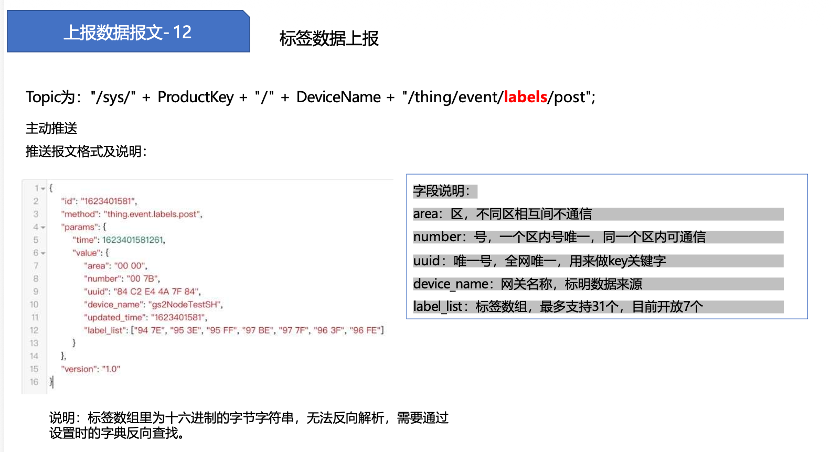

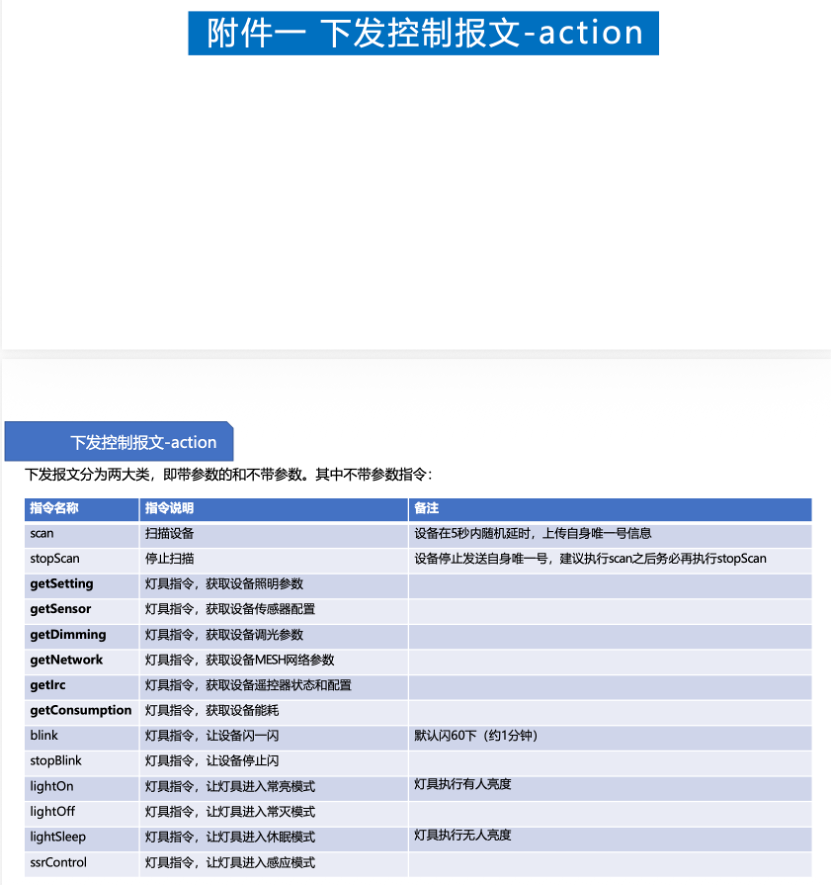

通过分析，发现整个报文分为上报遥测和下发控制两部分报文规范，分别在附件一和附件二

下发的实例：

{"code":100,"deviceName":"lampNode","area":"00 01","address":"00 03","action":"blink","params":"","identity":""}
说明：code=100，代表单灯控制，指令含义为 1区3号的灯闪一闪。

如果需要上报，需要先询问，设备才上报

所以我我们只需要处理两个规范即可。

操作

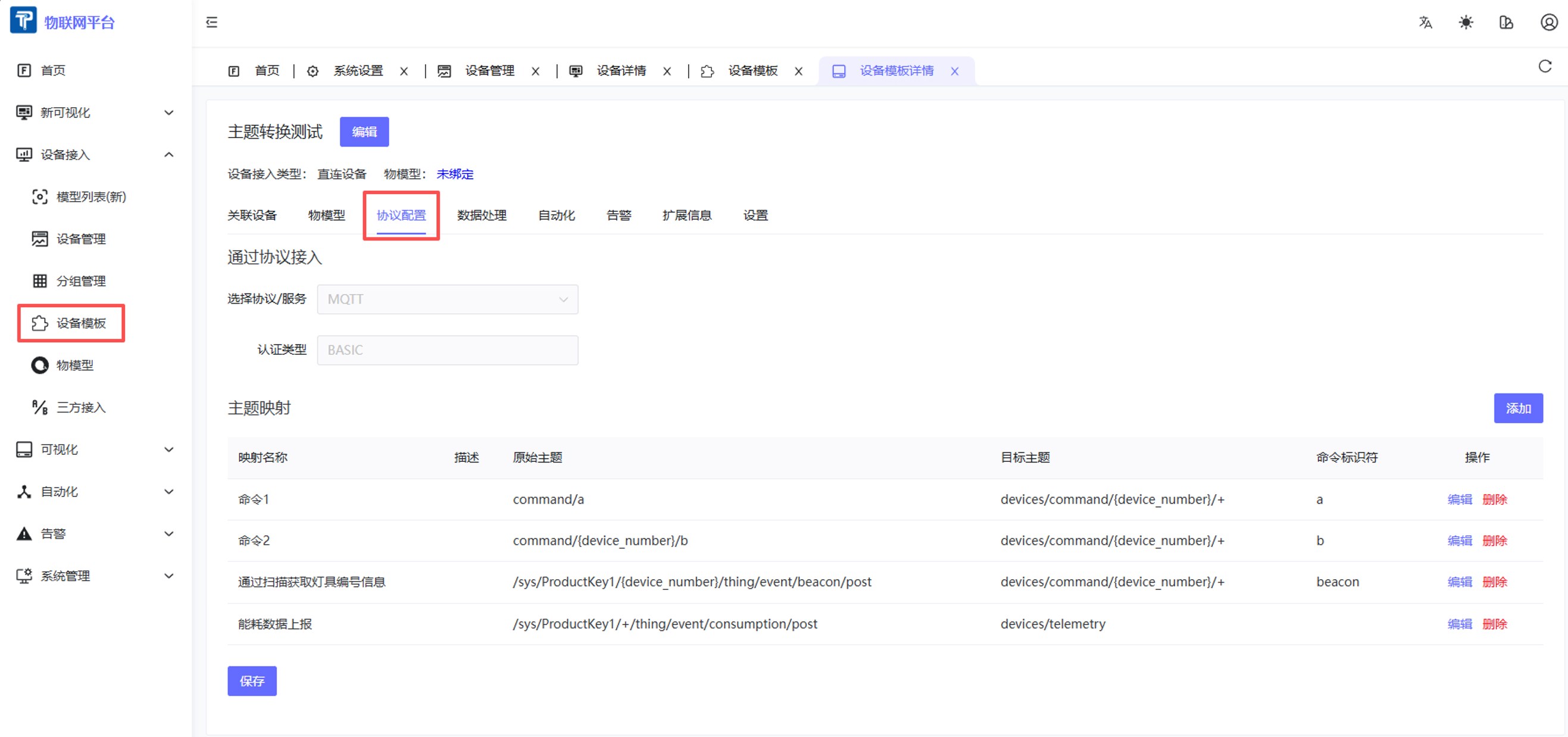

进入协议配置页面

进入设备模板详情页

点击「协议配置」标签页

选择协议类型为「MQTT」

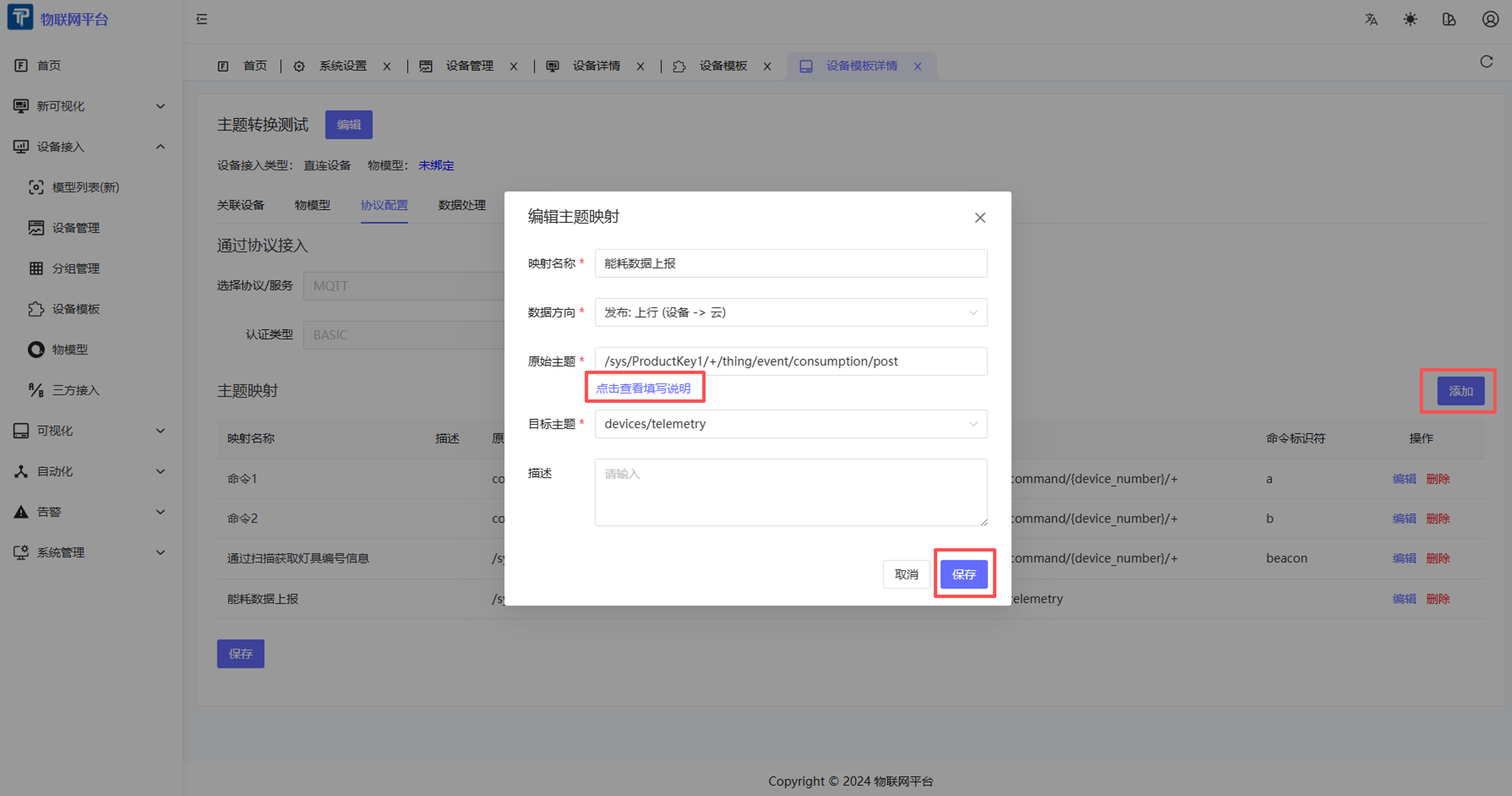

添加上行主题映射

点击「添加」按钮

填写映射信息：映射名称：规则名称（必填）

数据方向：选择「发布：上行（设备 → 云）」

原始主题：设备实际发布的主题，支持 + 占位符  : /sys/ProductKey1/abc123456/thing/event/consumption/post

目标主题：平台规范主题（下拉选择）

描述：可选说明

点击「保存」

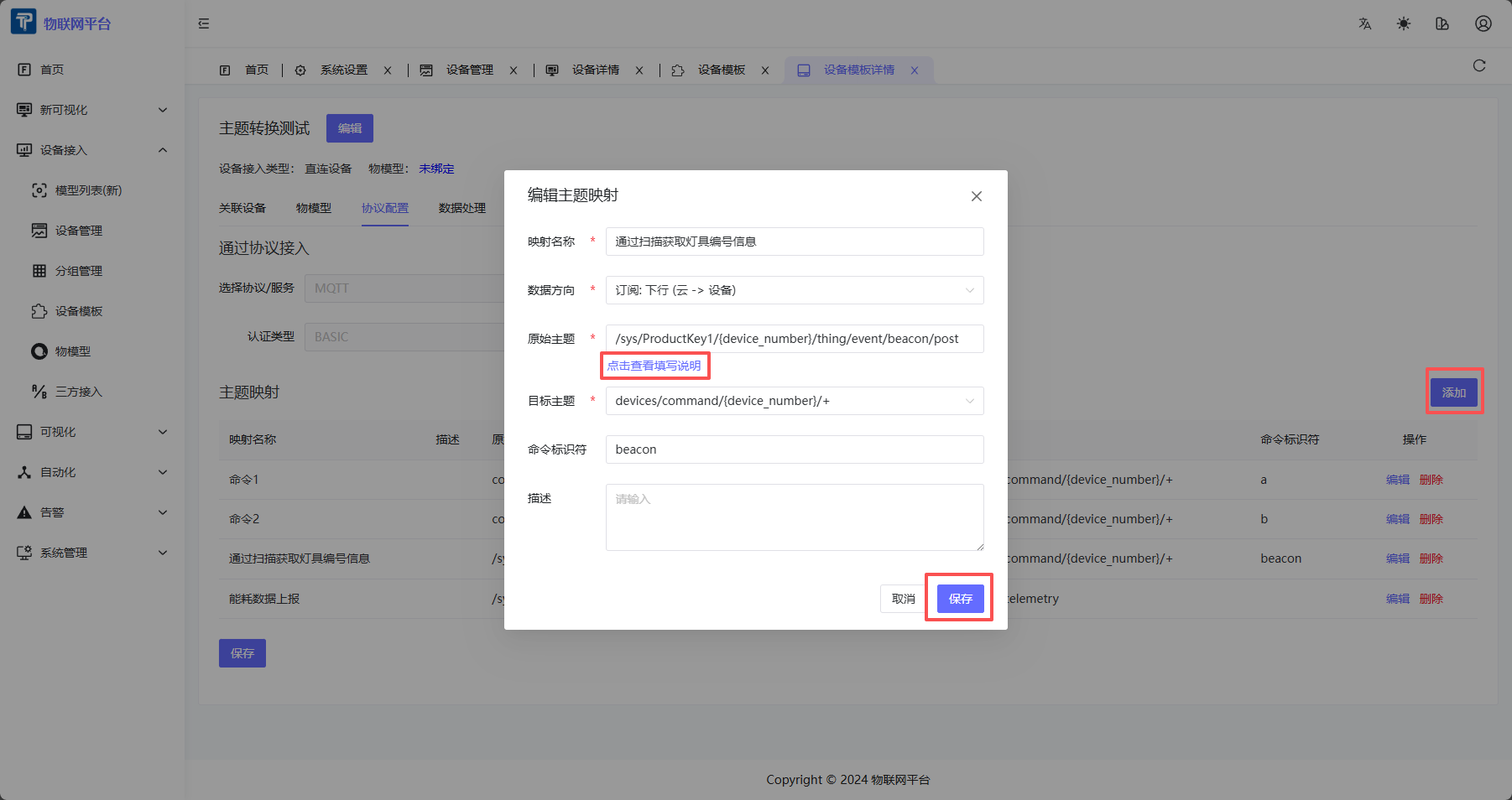

添加下行主题映射

点击「添加」按钮

填写映射信息：映射名称：规则名称（必填）

数据方向：选择「订阅：下行（云 → 设备）」

原始主题：设备实际订阅的主题，必须包含 {device_number}

/sys/ProductKey1/abc123456/thing/event/beacon/post

目标主题：平台规范主题（下拉选择）

 devices/command/{device_number}/+

命令标识符（可选）：用于多映射场景，匹配 payload 中的 method 字段

描述：可选说明

点击「保存」

配置数据处理

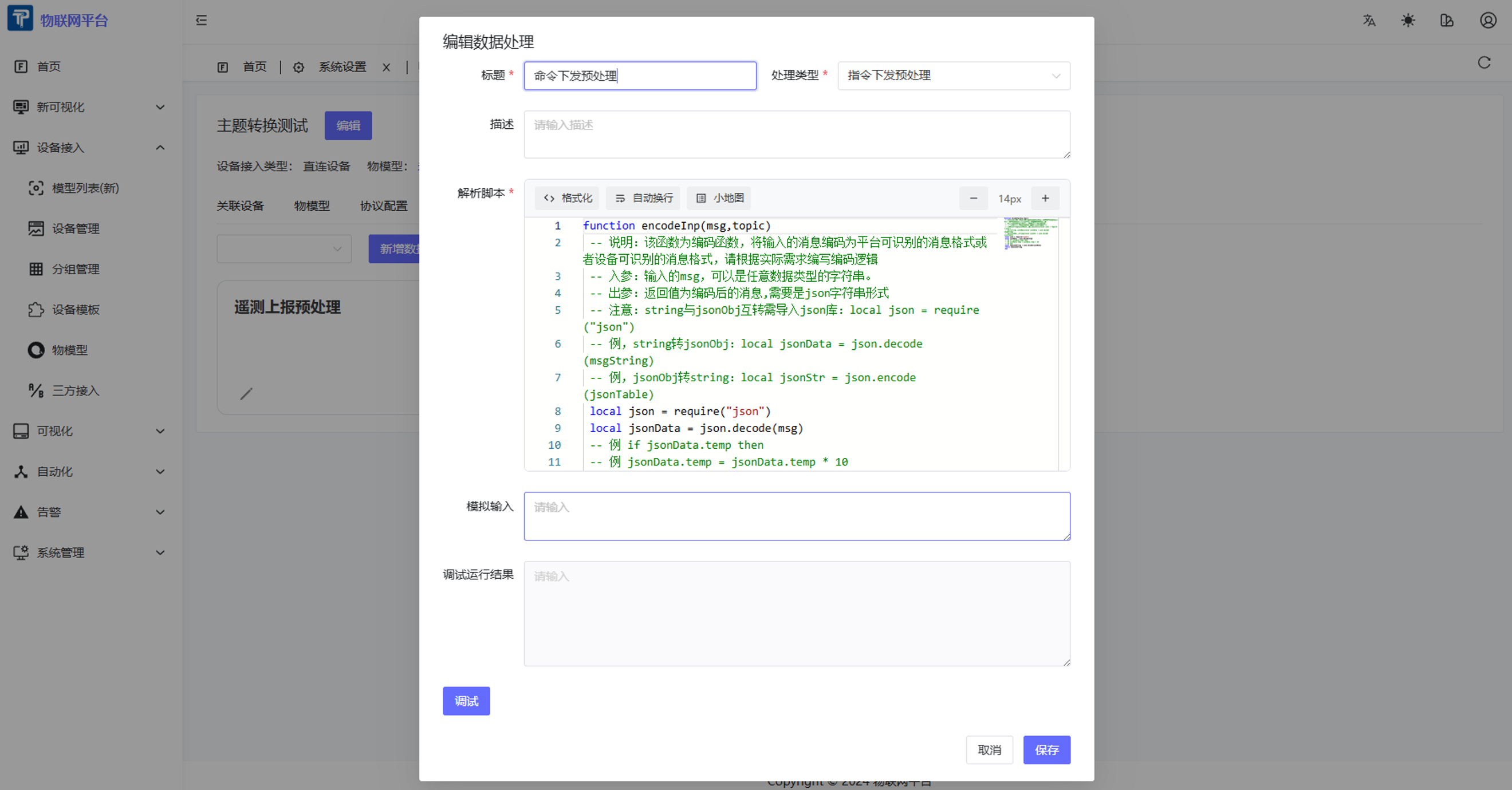

如果需要处理数据，需要自行编辑脚本。在如下图的编辑框中。

也可以使用AI工具去写。

在设备模板详情页，点击「数据处理」标签页

• 点击「新增数据处理」按钮
• 选择处理类型：上报数据预处理：处理设备上报的遥测数据
• 下发数据预处理：处理平台下发的控制数据
• 属性上报/下发预处理：处理属性相关数据
• 指令下发预处理：处理指令下发数据
• 事件上报预处理：处理事件上报数据
• 配置数据处理规则（如字段映射、格式转换等）

保存配置

测试验证

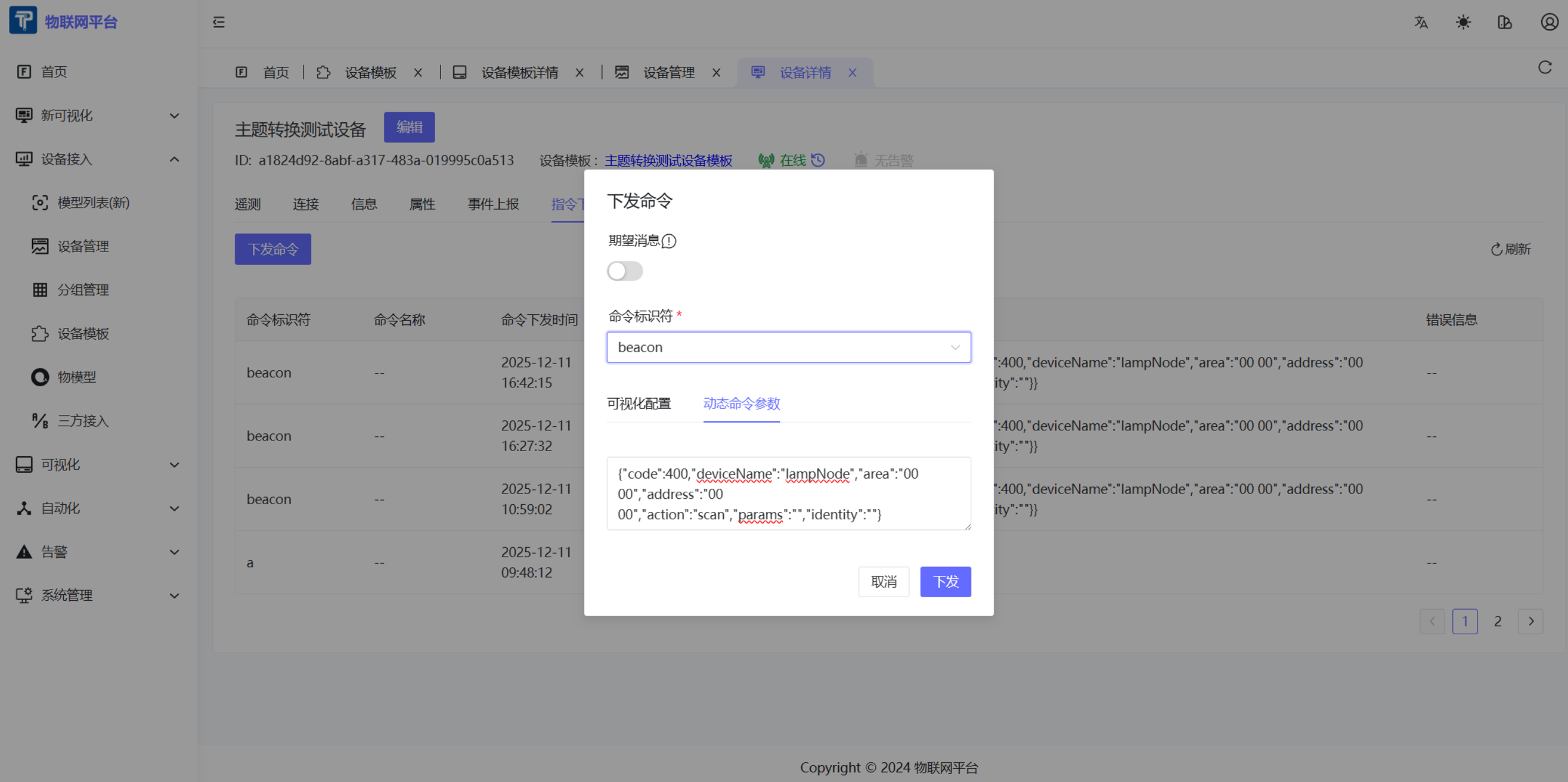

ThingsPanel给设备下发

填写示例：beacon就是命令标识符。

命令里面就不需要beacon

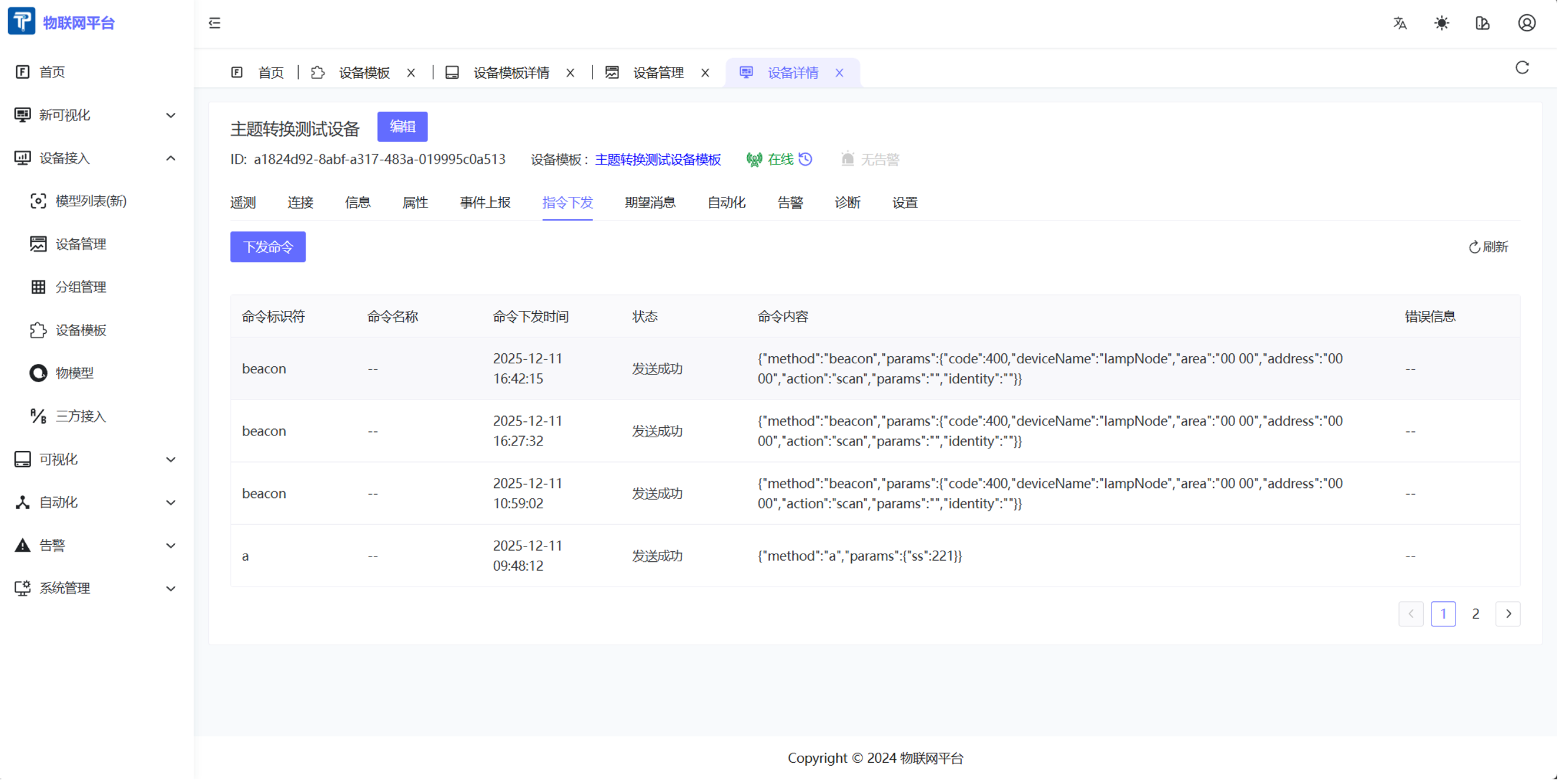

列表显示下发成功

自动带了method:beacon，注意下发命令的时候不需要有这一层。

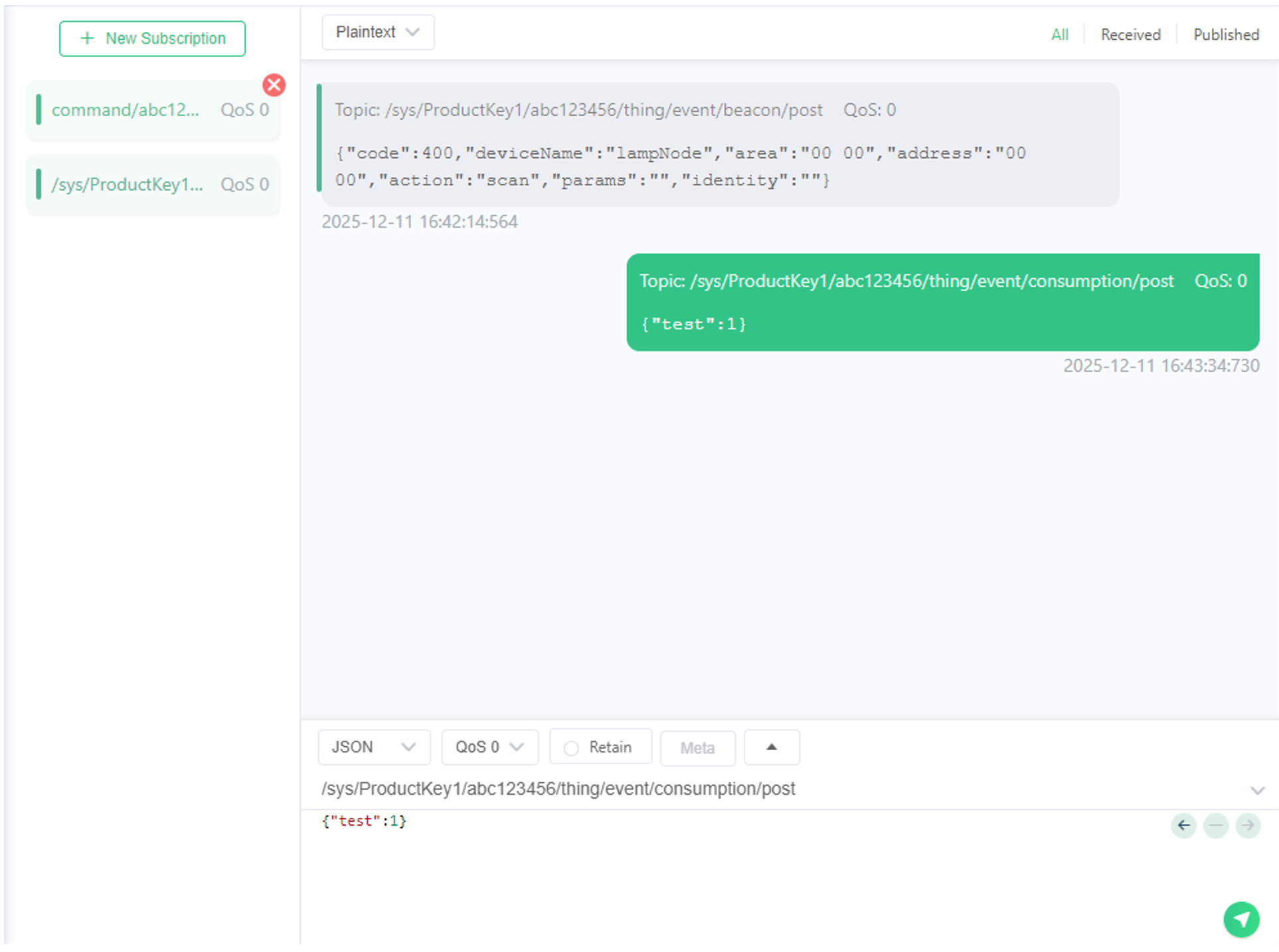

下图中包含了上报和下发控制两个示例

1、          code：400的报文是ThingsPanel下发给设备后，mqttx客户端订阅到的信息，说明设备端确实可以收到。

2、          /sys/ProductKey的报文是上报遥测给ThingsPanel，发送了一个数据test，值为1

发送后：

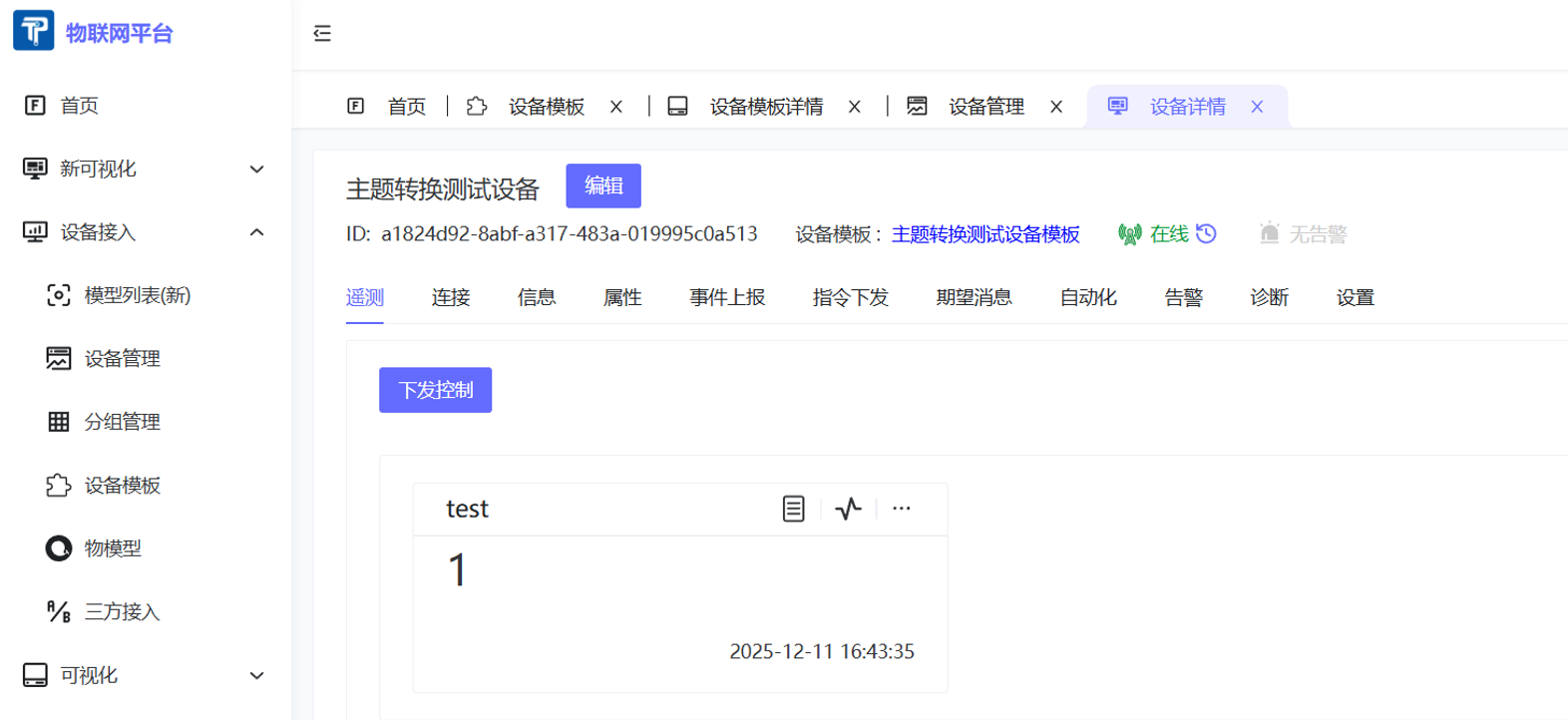

ThingsPanel收到消息如图：确实收到了。

注意事项

1.    占位符规则：

支持 +（单层匹配），不支持 #（多层匹配）

下行原始主题必须包含 {device_number} 变量

2.    多映射匹配：

下行主题转换时，优先匹配 data_identifier 不为空的配置

匹配成功时，payload 会被精简为 params 部分

未匹配时，使用 data_identifier 为空的兜底配置，payload 保持原样

3.    主题转换与数据处理：

主题转换负责主题映射，数据处理负责报文内容转换

两者可配合使用，实现完整的非规范设备接入方案

处理顺序：主题转换 → 数据处理
