IoTGateway接入第三方物联网平台之ThingsPanel

IoTGateway是开源开放的跨平台工业物联网网关，通过可视化配置，南向的连接到你的任何设备和系统(如PLC、扫码枪、上位机、OPC Server等)。

ThingsPanel是免费开源的物联网平台，IoTGateway结合ThingsPanel，可以实现完整的边缘+云端的物联网业务方案

为让使用者快速掌握IoTGateway北向对接各种物联网平台的能力，本文以接入ThingsPanel为例进行扩展实操。

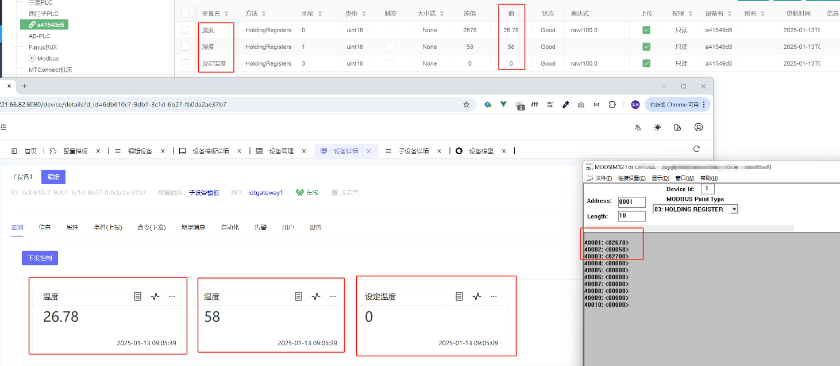

0. 效果展示

2. ThingsPanel 安装

• 下载docker-compose.yml文件https://github.com/ThingsPanel/thingspanel-docker/blob/main/docker-compose.yml

• 启动容器

docker-compose up -d

• 访问8080端口,使用租户管理员登录

用户名tenant@tenant.cn

密码123456

3. 设备接入文档与规范

http://thingspanel.io/zh-Hans/docs/device-connect/gateway

https://docs.qq.com/doc/DZXlnb25scnZRc1dK

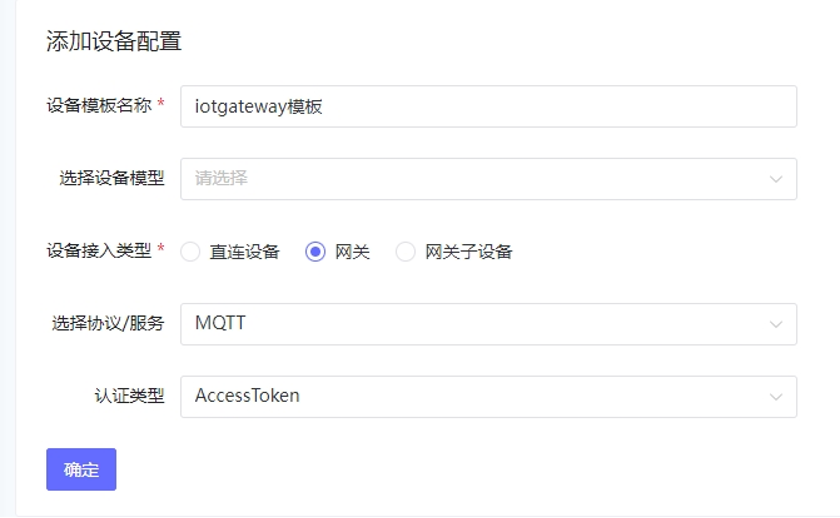

4. 创建网关设备配置模版

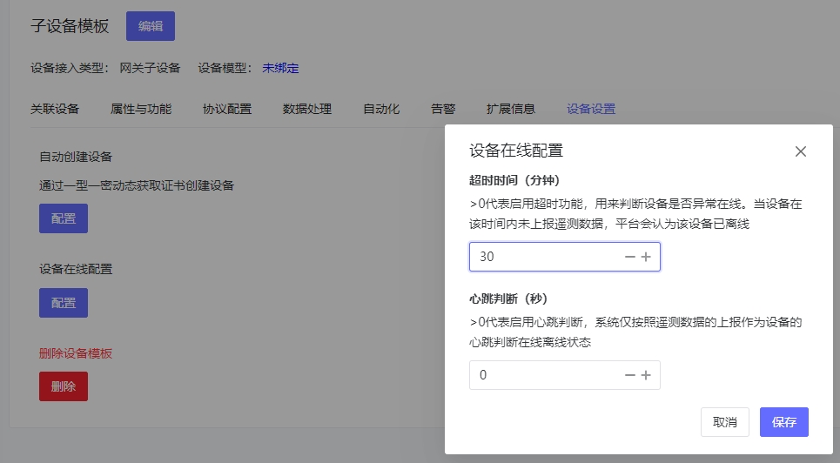

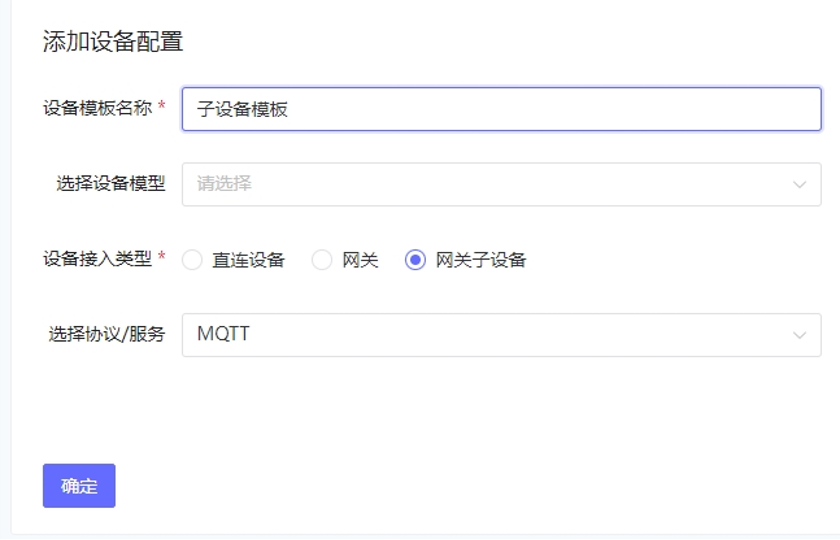

5. 创建子设备配置模板

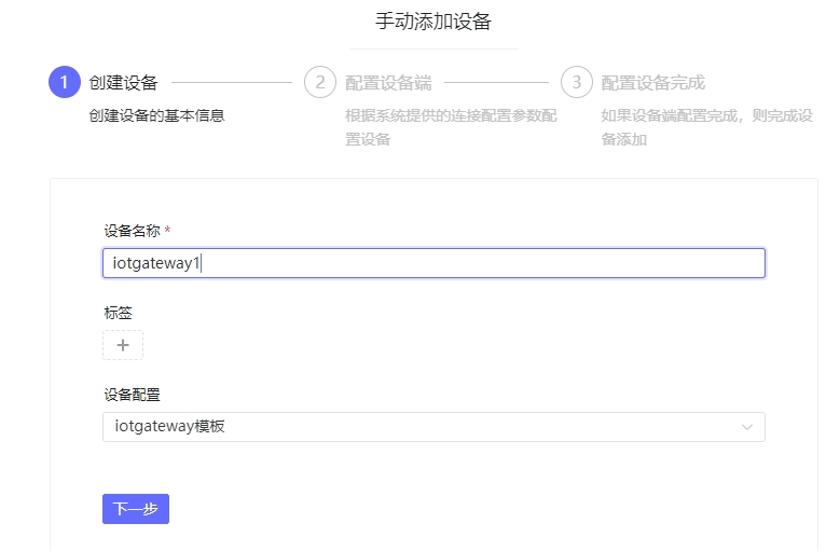

6. 创建网关设备

在设备连接tab查看并记录MQTT Username和MQTT ClientID

7. 创建子设备

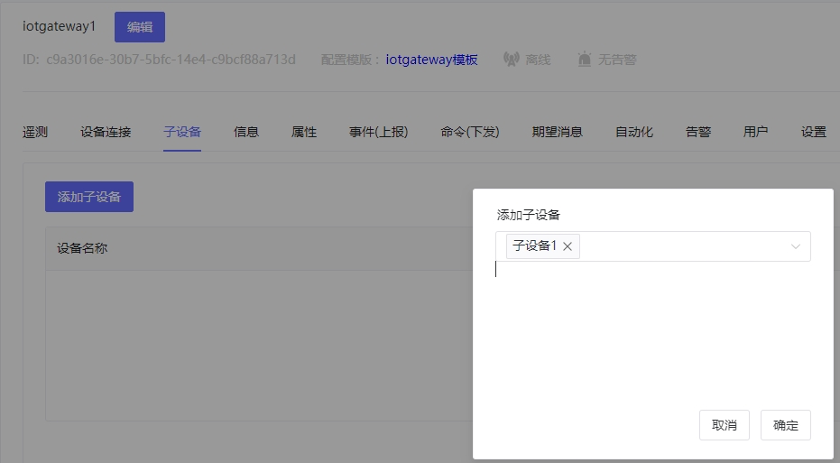

8. 网关关联子设备

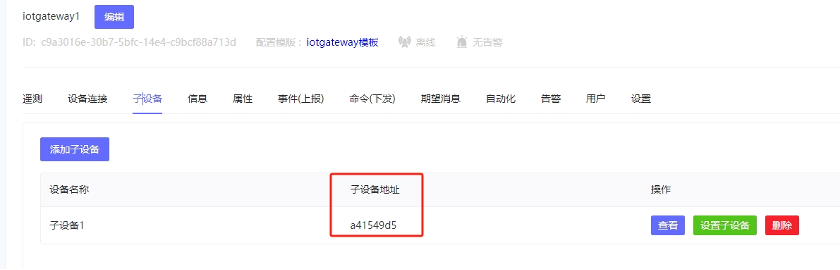

关联后，记录子设备地址

9. 添加ThingsPanel平台类型

iotgateway\IoTGateway.Model\SystemConfig.cs\IoTPlatformType

[Display(Name = "ThingsPanel")]
ThingsPanel = 9

10. 添加ThingsPanelHandler

参考其他Handler，添加ThingsPanelHandler

iotgateway\Plugins\Plugin\PlatformHandler\ThingsPanelHandler.cs

public async Task PublishTelemetryAsync(string deviceName, Device device, Dictionary<string, List<PayLoad>> sendModel)
{
foreach (var payload in sendModel[deviceName])
{
if (payload.Values != null)
{
var telemetryData = new Dictionary<string, Dictionary<string, object>>()
{
{
"sub_device_data", new Dictionary<string, object>()
{
{ deviceName, payload.Values }
}
}

};
await MqttClient.EnqueueAsync(new MqttApplicationMessageBuilder().WithTopic($"gateway/telemetry")
.WithPayload(JsonConvert.SerializeObject(telemetryData)).Build());
}
}
}

11. 修改PlatformHandlerFactory

iotgateway\Plugins\Plugin\PlatformHandler\PlatformHandlerFactory.cs\PlatformHandlerFactor

case IoTPlatformType.ThingsPanel:
return new ThingsPanelHandler(mqttClient, logger, onExcRpc);

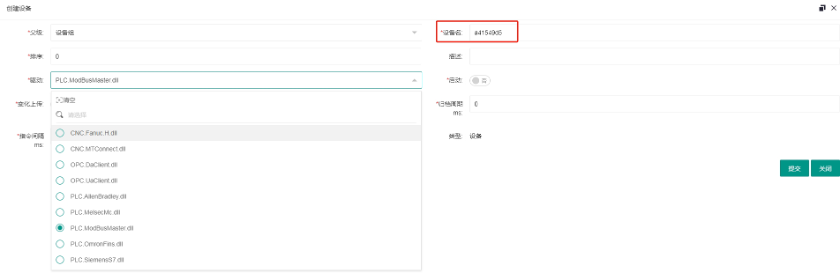

12. 添加网关侧子设备

修改后，运行iotgateway项目，添加设备，注意设备名使用第8步的子设备地址

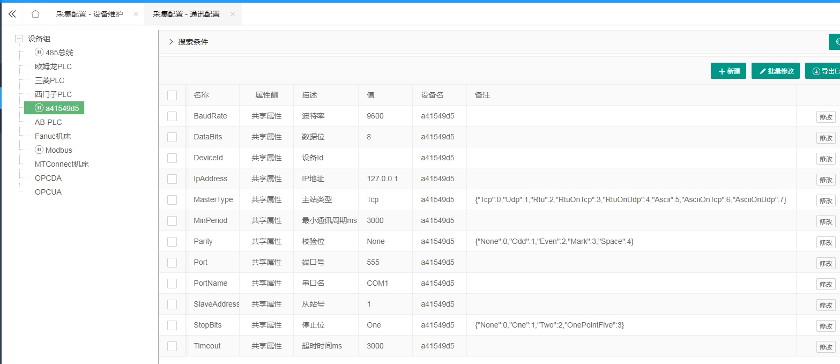

13. 网关侧设备通讯配置

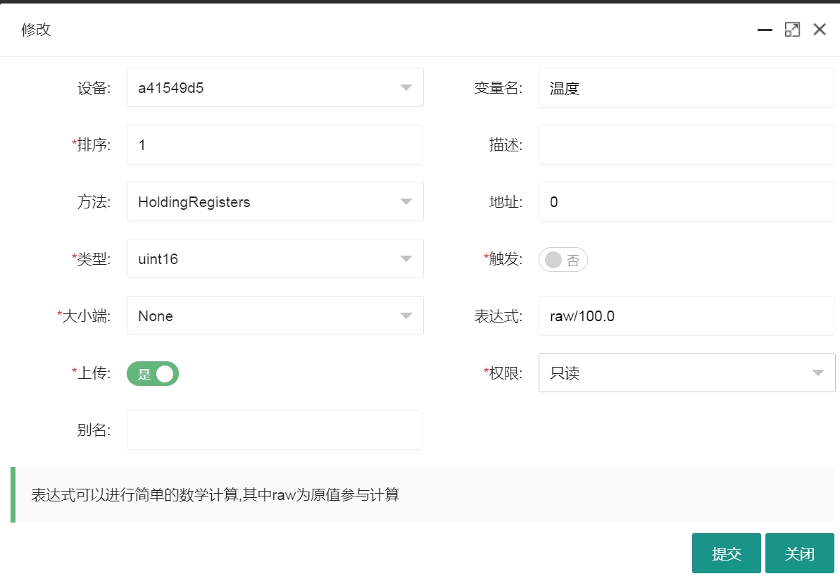

14. 网关侧设备变量添加

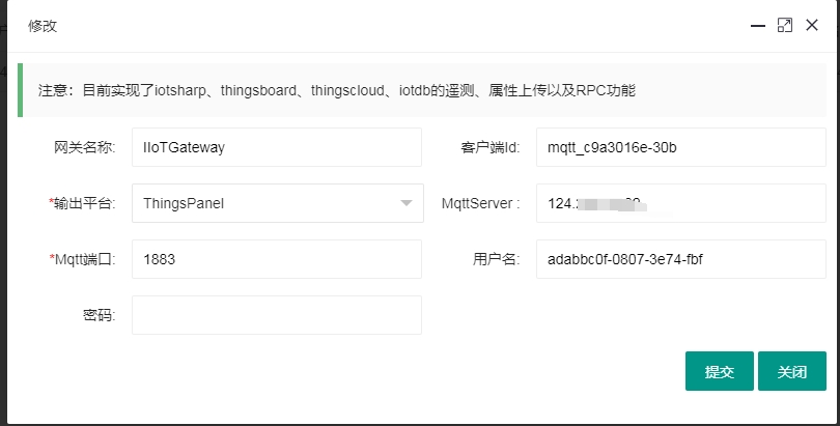

15. 网关侧传输配置

输出平台选择ThingsPanel，用户名、ClientId，使用第6步的MQTT Username和MQTT ClientID，密码空
